别墅车库门

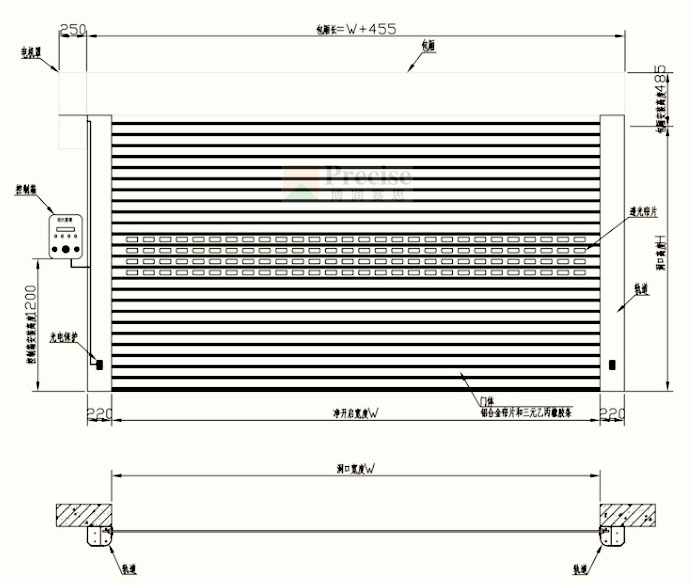

细节图









最大可供尺寸 门宽1000mm--7000mm  门高1500--5000mm
控制系统
(伺服系统)
采用专用伺服系统,内核为DSP芯片,系统通过接收电机尾部的增量型编码器信号和机械原点位开关量信号配合来设定门的开启高度:
1,系统具通过 LED 管显示故障代码功能;
2,转向保护:当电机驱动线接错时控制器直接报错,门体不动作;
3,扭力环,位置环,速度环三环全闭;
4,能矢刹车功能,不用电磁刹车片就可以使电机停在预期位置,使门体在限位位置停止时,丝毫不差;

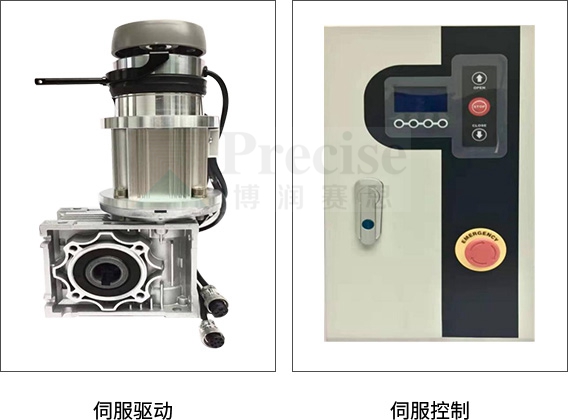

驱动电机 电机驱动系统采用伺服电机系统:编码器;刹车系统;减速机;应急手动开启机构;
1、伺服电机的恒扭力输出,使安全防护装置(如红外线等)的功能发挥到最佳,快速反弹;
2、过载能力强,在一些高频次场合开关一天可以工作千次以上。
运行速度 开门速度0.6-1.2m/s(可调整) 关门速度0.6m/s(可调整)

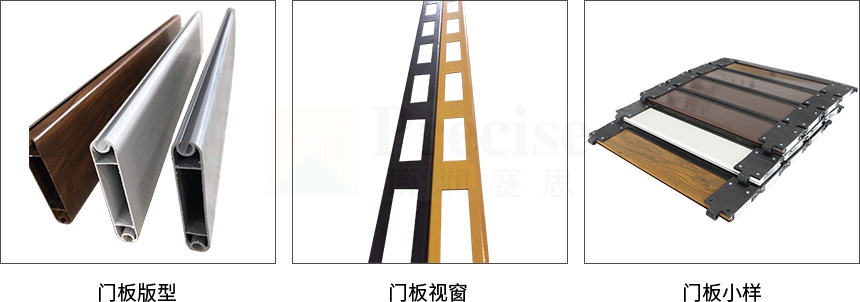

门帘材料 铝合金中空型材门板标准厚度为门板宽80mm,厚1.5cm,壁厚为1.0mm,表面经过阳极氧化加有机着色处理,可选颜色
框架材料 采用镀锌钢板经数控折弯成型、导轨系统、防护外罩,耐腐蚀,外部美观、防尘、轻松清洁。
密封性能 导轨密封,门板中间密封,门体底密封,多重密封确保门体内外的气密以及隔离效果
抗风能力 最大8级风
安全性能 1、红外线安全保护:门框两侧设有对射电眼,快速门下方有物体,使门保持开启状态;当门体下降时下方有物体通过,门体会开启到最开位,待下方无障碍物时再延时下降。
2,底部安全保护边:当门体在下降时,由于物体处在红外线安全保护的盲区时,门体压在下方障碍物时,门体讯速反弹在最开门,有效的保户下方物体或行人避免事故。(标准配置)
手动功能 停电时,可随时打开电机刹车,可借助平衡系统将门体托起,可有效的解决因停电或故障而引起的门体不能开启的问题
电源要求 220V/13A单相/50HZ/60HZ,IP54控制箱,符合国家电气安全标准
绝缘保护 IP54即使在恶劣环境下使用亦能防水防尘
开关方式 标准一键按钮带急停开关的按钮盒,可另选:雷达感应/地磁环感应/拉绳开关/遥控开启等方式
预留端口 电控系统预留:红外线安全保护开关,地磁感应开关,雷达感应开关,拉绳开关,遥控开关,双门互锁,兼容性强。


◆ 控制方式

手动双侧按钮、双侧地磁环、双侧雷达、无线遥控、图像监控功能,双门互锁等方式,并可按用户实际要求自由选择组合配置。
